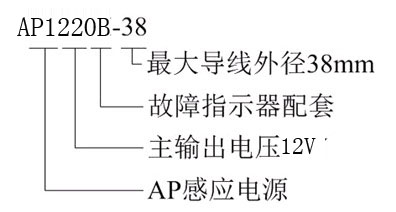

1 型號說明

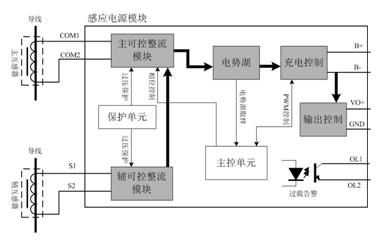

AP1220B：其中 AP系列電流感應電源，12V電壓規格輸出，B表示含12V蓄電池充放電管理功能。AP1220B是我公司針對電力系統環網開關柜中等功率應用開發的一款帶蓄電池充放電管理的高穩定性電流感應電源，其負載輸出電壓規格為12V，額定輸出功率為20W，充電電壓最大為13.5V，充電限流值為0.8A，充電最大功率為20W，支持取電的最大導線外徑為38mm。該系列電流感應電源采用電勢湖技術和高頻隔離DC/DC變換技術，輔以電源狀態監視以及蓄電池充放電管理，配套專用取能互感器，體積小巧，電能轉化效率高，滿足了電網大電流沖擊和負載跳變等多種惡劣情況下的安全供電要求。

2 性能指標

項目	參數	項目	參數
取能互感器絕緣	3kV	主輸出電壓	12V
喚醒電流	15A-25A	最大輸出功率	20W
功流比	0.2	輸出紋波	≤5‰
2W負載一次電流	18A(單CT)	充電限流值	0.8A
最小滿載一次電流	100A(單CT)	浮充電壓限值	13.5V
最大持續負荷電流	1000A	欠壓保護設定	11.2V
最大導線外徑	38mm	輸出供電恢復	12.8V
耐受導線沖擊電流	25kA 4s(可擴)	過載保護設定	3A
環境溫度	-40至+70oC	告警輸出	隔離
儲存溫度	-40至+105oC	散熱結構	自然/輔助

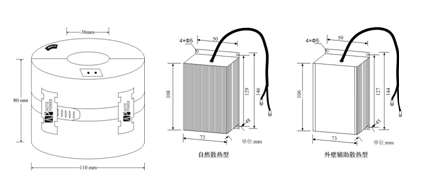

互感器尺寸（外徑×內經×高）	Φ130×Φ45×80mm	電源模塊尺寸	73×127×48mm
互感器重量	約2.5kg	電源模塊重量	約0.6kg
