AP0510-50技術說明書

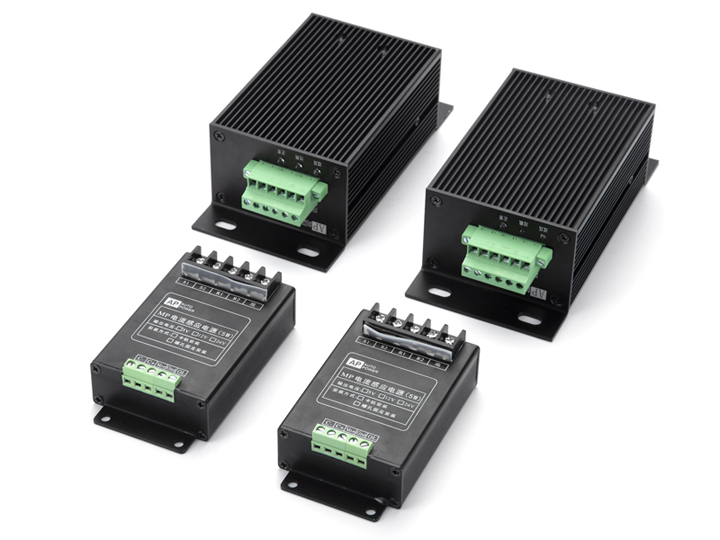

AP0510-50是我公司研發生產的一款高穩定性電流感應電源,其主輸出電壓為5V,額定輸出功率為10W,支持取電的最大導線外徑為50mm。該系列電流感應電源采用精確的電流相位控制技術和電勢湖技術,輔以雙重過壓保護和大電流保護設計,配套專用取能互感器,使整個感應電源系統體積小巧,轉化效率高,滿足了電網大電流沖擊和負載跳變等多種惡劣情況下的安全供電要求??蓮V泛應用于配網、架空線路等中高壓及超高壓環境下的設備供電。
項目 |
參數 |
項目 |
參數 |
取能互感器絕緣 |
3kV |
主輸出電壓 |
5V±1% |
喚醒電流 |
25A |
最大輸出功率 |
10W |
功流比 |
0.2 |
輸出紋波 |
≤±0.5%pp |
2W負載一次電流 |
30A |
5W負載一次電流 |
58A |
最小滿載一次電流 |
90A |
儲能電容耐壓 |
大于6.5V |
最大持續負荷電流 |
1000A |
儲能電容容量 |
- |
最大導線外徑 |
50mm |
輸出短路保護值 |
10W(3A) |
耐受導線沖擊電流 |
31.5KA 1s |
告警輸出 |
隔離 |
環境溫度 |
-40至+70oC |
散熱結構 |
自然散熱 |
儲存溫度 |
-40至+105oC |
|
|

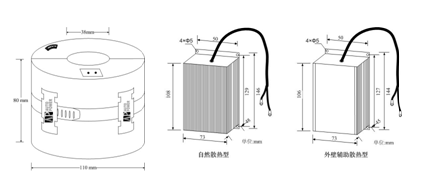

取能互感器尺寸 (外徑×內經×高) |
Φ130×Φ50×85mm |

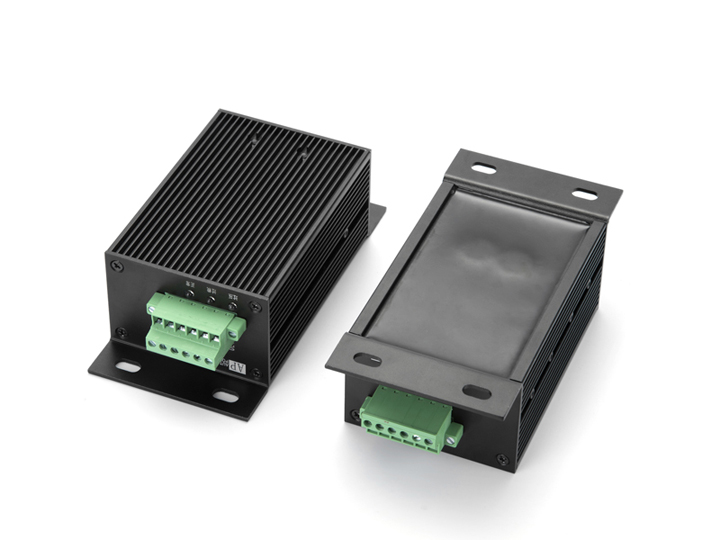

感應電源模塊尺寸 |
73×127×48mm |
取能互感器重量 |
約2.5kg |
感應電源模塊重量 |
約0.5kg |
注:當環境溫度超過+55 oC時,產品應降額使用,或增加散熱措施(如增加散熱面或風冷等),以保證外殼溫度不超過規定值。

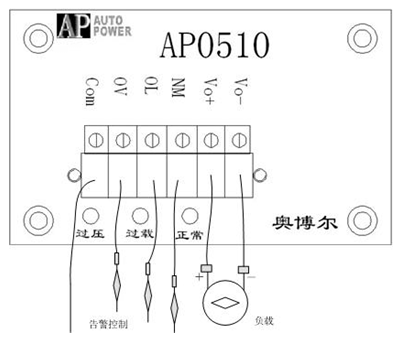

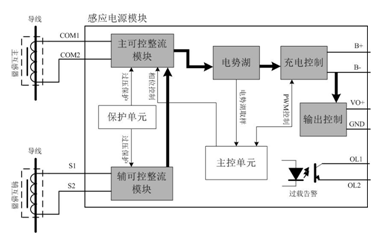

4、板面說明
指示燈說明:
過壓(紅色):電勢湖電壓可能失控,應聯系修理或更換;
過載(黃色):感應電源模塊的輸出功率已趨近取能互感器在當前一次導線電流值下的取能功率極限;
正常(綠色):感應電源模塊輸出電壓正常。
端子排說明:
OL1、OL2:過載(導線電流不足)告警輸出端,為一組和內部電路隔離的固態繼電器輸出接點,導線電流不足(或電池低電壓充電)時,該組節點會閉合發出告警信號。輸出節點的電流不能超過50mA,外加電壓需小于200V,請注意合理選擇控制電壓和限流電阻(模塊內已經內置2k歐姆限流電阻)。
Gnd:電源地,直接聯接負載負端
Vo+:5V電壓輸出,直接聯接負載正端
C+: 即C+,接超電容正極,超電容電壓規格為5V
C-:即C-,接超電容負極
S1、S2為主取能互感器輸入
COM1、COM2為輔取能互感器輸入
在導線電流不足或停電時,超電容里面的電能會自動經感應電源模塊輸出端向負載供電,不需添加其它任何連接。
|
|
|
|
取能互感器和感應電源模塊間由截面積為2.5mm2的雙芯電纜聯接,聯接時無需考慮電流相位,即雙芯電纜可以分別任接于取能互感器的二次接線柱上。為保證安全,取能互感器外殼和感應電源模塊外殼均應可靠接地。
1、OV、OL、NM為光耦隔離無源告警輸出信號,用于遠程監視感應電源系統工作狀態,也可以直接用于驅動備用電源的切換;Com為告警信號公共端;
2、無源告警輸出信號的隔離光耦Vceo<35V,Ic<50mA,電壓過高或電流過大可能導致告警輸出信號故障;
3、請注意所接負載的極性,反接可能導致負載及電源本身的損壞。
1、確認所應用環境的導線最大外直徑不大于38mm,附件已配備硅橡膠安裝內襯件,滿足大多數導線外直徑小于38mm的安裝要求;
2、取能互感器和感應電源模塊應安裝在具有可靠安全絕緣水平的導線外部(如帶安全絕緣外套的單芯電力電纜),否則取能互感器、感應電源模塊以及后端用電設備需與高壓導線保持等電位水平使用;
3、取能互感器應避免帶電二次開路,否則可能形成高壓,危及設備及人員的安全,在感應電源模塊尚未接入時安裝取能互感器,應先將取能互感器輸出短路;

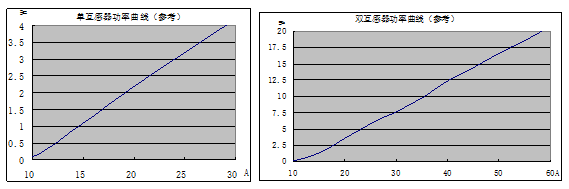

4、根據導線電流常規運行值、功率曲線和用電功率,合理選擇感應電源及其儲能部件;
5、由于磁路的原因,取能互感器工作時會有輕微的滴答聲,屬于正?,F(xiàn)象;
6、帶電安裝時,由于電磁力的作用,取能互感器兩部分合攏時會有較大的吸合力,請小心安裝,條件具備時,可先將部分導線電流分流以減輕吸合力;
7、感應電源模塊和常規電源原理完全不同,切不可將其接入其他電源接口;
8、取能互感器和感應電源模塊配套使用,不可將普通CT替代AP取能互感器。
9、電流感應電源受導線電流大小影響,條件具備時應配備儲能或其他電源取電方式,可充分利用感應電源模塊的過壓、過載(或?qū)Ь€電流不足)告警進行供電模式的切換;
10、 應避免讓取能互感器和感應電源模塊遭受直接雨淋或浸泡。
|
|
|
|
