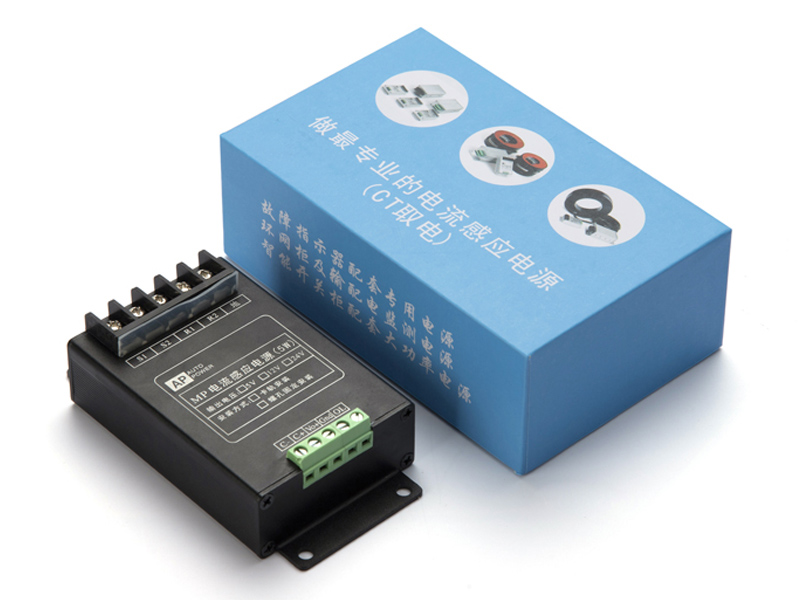

產品名稱：MP鋰電池系列感應電源模塊

MP鋰電池系列感應電源模塊是我公司專為中小負載功率應用（平均功率小于5W）而開發的電流感應電源模塊，它體積小，轉換效率高，滿足鋰離子電池的充放電電壓要求，可與鋰離子電池的自帶保護電路板（所選鋰電池必須自帶保護功能）功能相適應，共同實現鋰電池的智能充放電管理，適合于低一次電流啟動、小功率負載應用場景。其的電勢湖控制技術和防失壓技術，能限度的發揮取能互感器的取電潛能；具備大電流保護設計，能抵御短時耐受電流沖擊，確保產品在嚴酷條件下的安全可靠工作；采用自動變頻隔離DC/DC變換，自身損耗低，輸出電壓穩定性好，精度高；具備一次電流不足遠程告警功能，鋰電池的充放電采用無損限流電路，較常規電阻限流充電效率更高、速度更快；產品持續平均負載供電能力為5W，短時（小于2小時）功率限為10W，適用于環網柜、架空線、電纜隧道等多種小功率負載應用場合。

選型說明

性能指標

穩壓精度：1％                   輸出紋波：5‰

能量轉換效率：>90%              輸出短路保護值：10W

工作溫度：-40℃至+70℃          儲存溫度：-40至+85oC

防護等級：IP65                  模塊重量：0.2kg

限流充電電流：0.3A

浮充電壓14.4V

模塊尺寸（W×L×H）：57mm×104mm×32mm

**請配置帶充放電保護電路的鋰電池

應用說明

1、 取能互感器應避免帶電二次開路，否則可能形成高壓，危及設備及人員的安全，在感應電源模塊尚未接入時安裝取能互感器，應先將取能互感器輸出短路；

2、 根據導線電流常規運行值和功率曲線，合理規劃負載的分布；

3、 由于磁路的原因，取能互感器工作時會有輕微的滴答聲，屬于正?，F象；

4、 帶電安裝時，由于電磁力的作用，取能互感器兩部分合攏時會有較大的吸合力，請小心安裝；

5、 感應電源模塊和常規電源原理完全不同，切不可將其接入其他電源接口；

6、 取能互感器和感應電源模塊配套使用，不可將普通CT替代AP取能互感器。

7、 鋰電池屬于高能電池，需配置合適電壓規格的鋰電池，否則電池有損害和起火的危險，所配置電池應具備電壓過沖、過放及短路保護功能，不可將外部鋰電池性接反，否則可能損壞電流感應電源模塊以及鋰電池。

8、 請注意輸出電壓和負載間連接的性，反接可能導致電源模塊及負載的損壞。

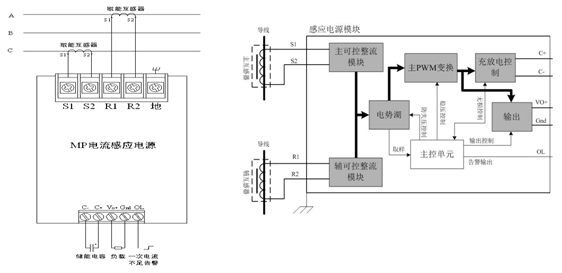

系統原理
