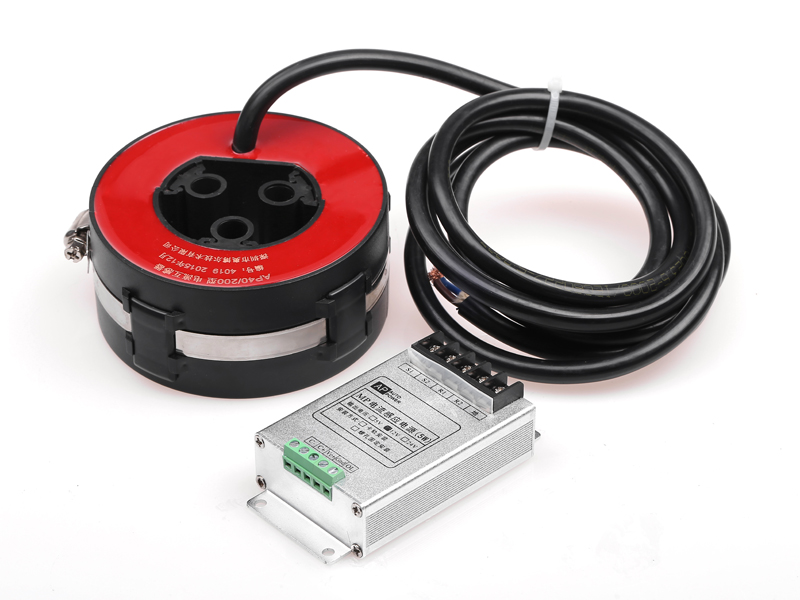

產品名稱：MP鋰電池系列感應電源模塊

MP鋰電池系列感應電源模塊是我公司專為中小負載功率應用（平均功率小于5W）而開發的電流感應電源模塊，它體積小，轉換效率高，滿足鋰離子電池的充放電電壓要求，可與鋰離子電池的自帶保護電路板（所選鋰電池必須自帶保護功能）功能相適應，共同實現鋰電池的智能充放電管理，適合于低一次電流啟動、小功率負載應用場景。其獨創的電勢湖控制技術和防失壓技術，能最大限度的發揮取能互感器的取電潛能；具備大電流保護設計，能抵御超強短時耐受電流沖擊，確保產品在嚴酷條件下的安全可靠工作；采用自動變頻隔離DC/DC變換，自身損耗極低，輸出電壓穩定性好，精度高；具備一次電流不足遠程告警功能，鋰電池的充放電采用無損限流電路，較常規電阻限流充電效率更高、速度更快；產品持續平均負載供電能力為5W，短時（小于2小時）最大功率極限為10W，適用于環網柜、架空線、電纜隧道等多種小功率負載應用場合。

選型說明

性能指標

穩壓精度：1％                   輸出紋波：5‰

能量轉換效率：>90%              輸出短路保護值：10W

工作溫度：-40℃至+70℃          儲存溫度：-40至+85oC

防護等級：IP65                  模塊重量：0.2kg

限流充電電流：0.3A

浮充電壓12.6V

模塊尺寸（W×L×H）：57mm×104mm×32mm

**請配置帶充放電保護電路的鋰電池

技術特點:

1、 科學的系統設計

  基于嚴密理論的取能互感器、電流感應電源系統設計，自主創新多項專利技術，保證產品在嚴酷環境下的安全可靠性。

2、 低功耗設計

  自動變頻DC/DC轉換和苛求的低功耗設計，電源模塊的自身功耗很低，提升了電源轉換效率和后備能量供應時間。

3、 電勢湖控制技術

     電勢湖控制技術保證在高達MW級電能流里取能時，讓所取電能變得安然溫順，為你所用。

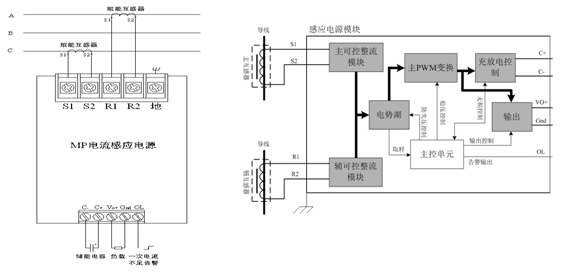

系統原理

CT取電模塊：

CT取電模塊產品應用：
?超寬電壓輸入范圍的工業控制所用的輔助電源（如動力車系統、光伏系統、UPS不間斷電源、EPS應急電源、光伏逆變器、風光互補控制器、動力電池保護板、BMS電池管理系統等的DC-DC轉換供電模塊）；
?CT取電模塊可用于非隔離供電產品的應用(如小家電之非隔離低壓電源等)；
?CT取電模塊可替代低效率的阻容降壓供電電路(如白色家電，智能電表，自動化儀表電源等)；
?CT取電模塊低功耗要求電器的待機電源(如綠色環保節能型電器之超低功耗待機電源等)；
?CT取電模塊可用于對電源功耗要求極其苛刻的單火線智能家居產品(如單火線取電智能開關等)。
