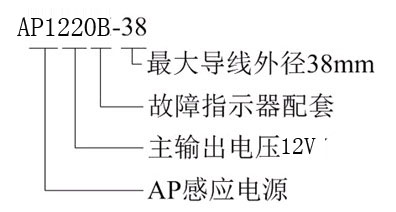

1  型號說明

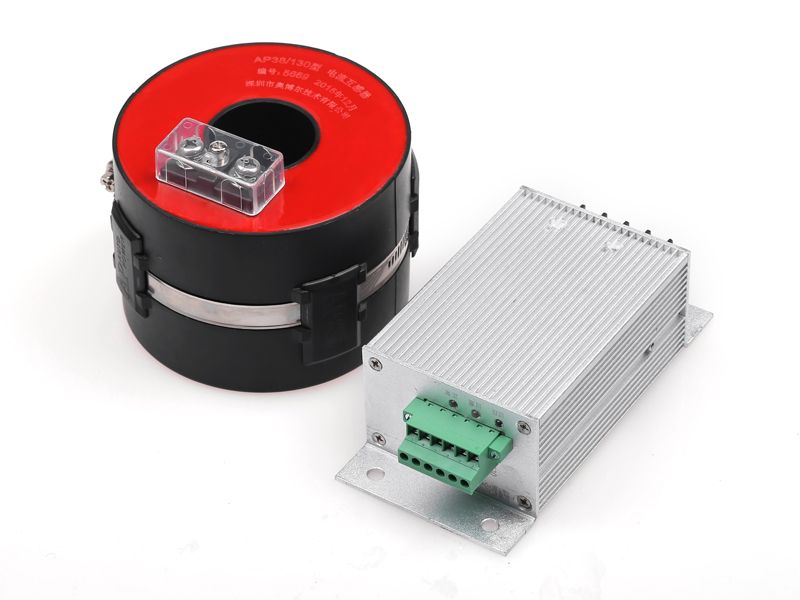

AP1220B：其中 AP系列電流感應電源，12V電壓規格輸出，B表示含12V蓄電池充放電管理功能。AP1220B是我公司針對電力系統環網開關柜中等功率應用開發的一款帶蓄電池充放電管理的高穩定性電流感應電源，其負載輸出電壓規格為12V，額定輸出功率為20W，充電電壓最大為13.5V，充電限流值為0.8A，充電最大功率為20W，支持取電的最大導線外徑為38mm。該系列電流感應電源采用電勢湖技術和高頻隔離DC/DC變換技術，輔以電源狀態監視以及蓄電池充放電管理，配套專用取能互感器，體積小巧，電能轉化效率高，滿足了電網大電流沖擊和負載跳變等多種惡劣情況下的安全供電要求。

2 性能指標

注：當環境溫度超過+55oC時，產品應降額使用。由于開啟式互感器表面吻合度差異和安裝條件不同，喚醒電流和取電功率可能出現一定的差異。

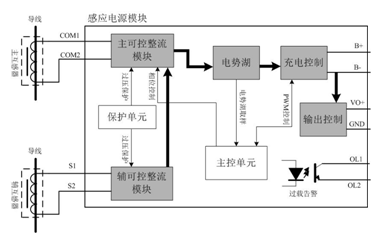

3 原理圖

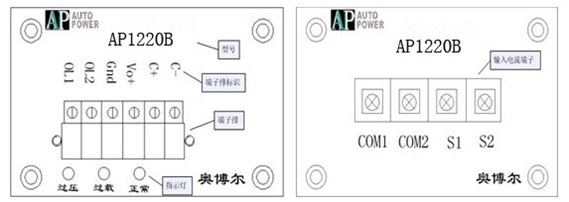

4 輸入輸出說明

指示燈說明：

   過壓（紅色）：電勢湖電壓可能失控，應聯系修理或更換；

   過載（黃色）：感應電源模塊的輸出功率已趨近取能互感器在當前一次導線電流值下的取能功率極限；

   正常（綠色）：感應電源模塊輸出電壓正常。

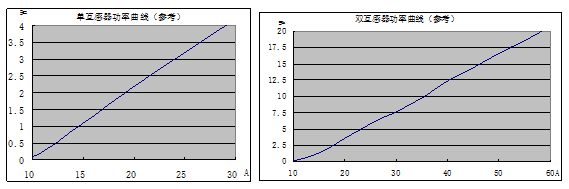

5 功流曲線

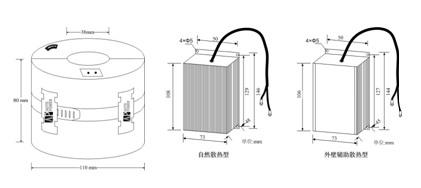

6 外形及安裝尺寸

7 使用注意事項

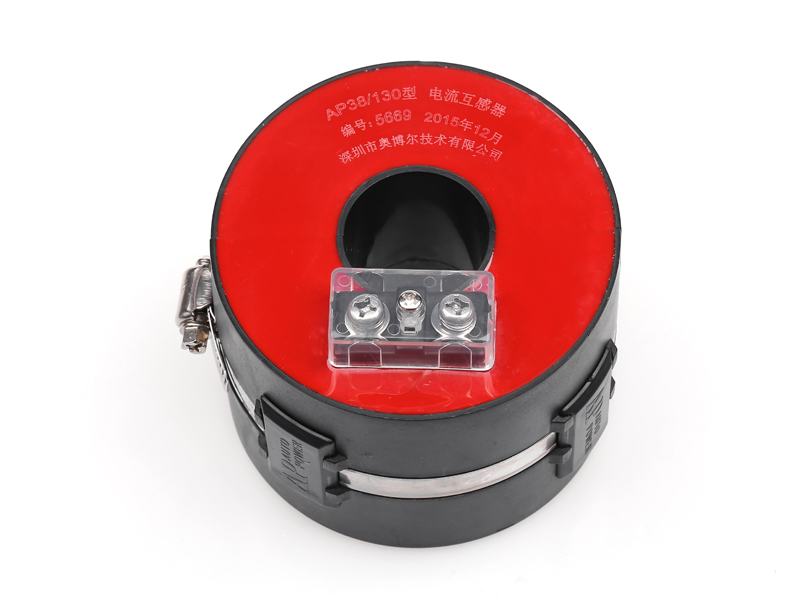

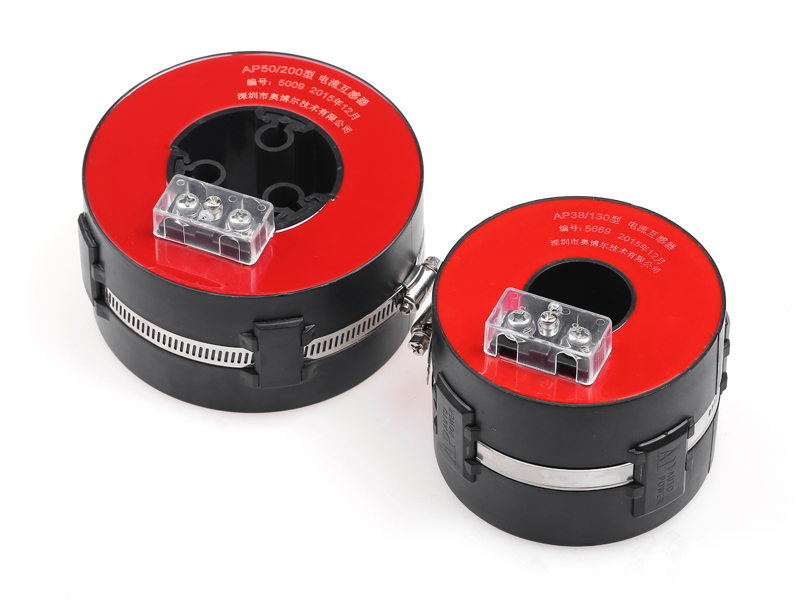

1、 確認所應用環境的導線最大外直徑不大于38mm，附件已配備硅橡膠安裝內襯件，安裝時將內襯件在安裝位置抱緊貼裝在電纜位置（上薄下厚），然后將開啟式互感器安裝在內襯件上部，讓取能互感器自身的重量壓緊固定在內襯件和電纜上；

2、 取能互感器和感應電源模塊應安裝在具有可靠安全絕緣水平的導線外部（如帶安全絕緣外套的單芯電力電纜）；

3、取能互感器應盡可能避免帶電二次開路，如無法避免，應避免直接接觸二次輸出端子，以免危及設備及人員的安全
