1  型號說明

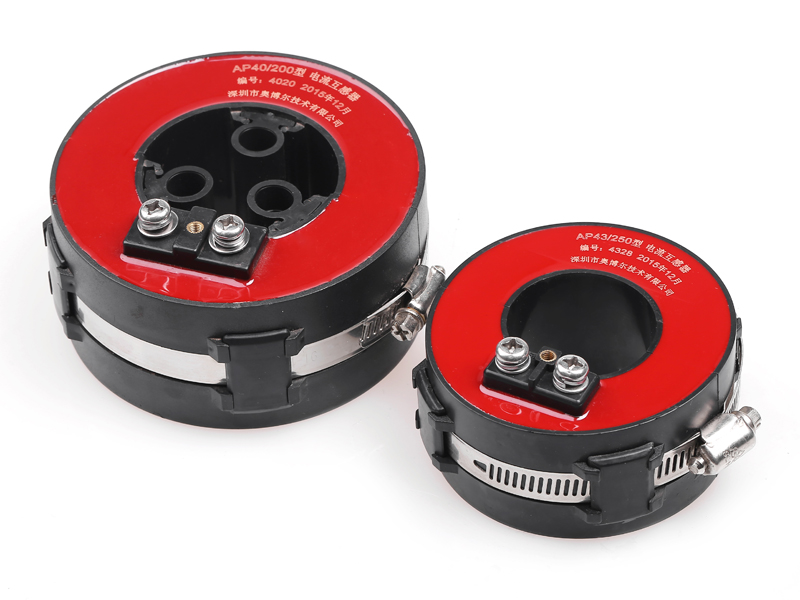

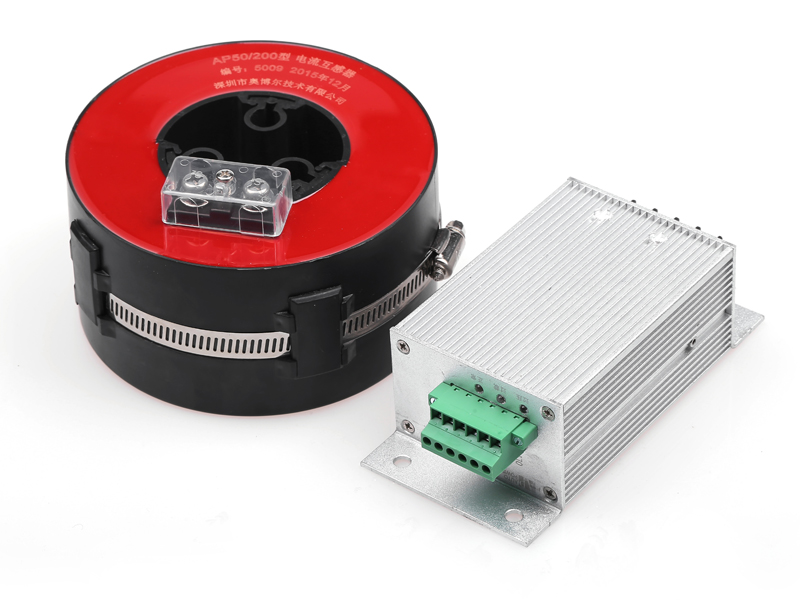

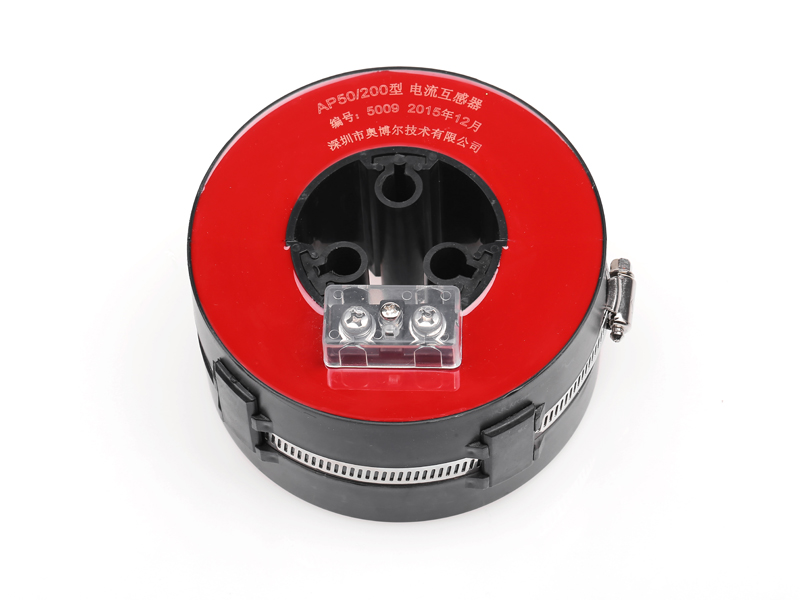

AP1220B：其中 AP系列電流感應電源，12V電壓規格輸出，B表示含12V蓄電池充放電管理功能。AP1220B是我公司針對電力系統環網開關柜中等功率應用開發的一款帶蓄電池充放電管理的高穩定性電流感應電源，其負載輸出電壓規格為12V，額定輸出功率為20W，充電電壓最大為13.5V，充電限流值為0.8A，充電最大功率為20W，支持取電的最大導線外徑為38mm。該系列電流感應電源采用電勢湖技術和高頻隔離DC/DC變換技術，輔以電源狀態監視以及蓄電池充放電管理，配套專用取能互感器，體積小巧，電能轉化效率高，滿足了電網大電流沖擊和負載跳變等多種惡劣情況下的安全供電要求。

2 性能指標

注：當環境溫度超過+55oC時，產品應降額使用。由于開啟式互感器表面吻合度差異和安裝條件不同，喚醒電流和取電功率可能出現一定的差異。

3 原理圖

4 輸入輸出說明

指示燈說明：

   過壓（紅色）：電勢湖電壓可能失控，應聯系修理或更換；

   過載（黃色）：感應電源模塊的輸出功率已趨近取能互感器在當前一次導線電流值下的取能功率極限；

   正常（綠色）：感應電源模塊輸出電壓正常。

端子排說明：

   OL1、OL2：過載（導線電流不足）告警輸出端，為一組和內部電路隔離的固態繼電器輸出接點，導線電流不足（或電池低電壓充電）時，該組節點會閉合發出告警信號。輸出節點的電流不能超過50mA，外加電壓需小于200V，請注意合理選擇控制電壓和限流電阻（模塊內已經內置2k歐姆限流電阻）。

   Gnd：電源地，直接聯接負載負端

   Vo+：12V電壓輸出，直接聯接負載正端

   C+： 即B＋，接蓄電池正極，蓄電池電壓規格為12V

   C－：即B－，接蓄電池負極

   S1、S2為主取能互感器輸入

   COM1、COM2為輔取能互感器輸入

在導線電流不足或停電時，蓄電池里面的電能會自動經感應電源模塊輸出端向負載供電，不需添加其它任何連接。

   請注意負載、蓄電池的極性，反接可能導致負載及電源本身的損壞；

   主、輔取能互感器可接同線路的同相導線，也可接不同線路的異相導線。

5 功流曲線

6 外形及安裝尺寸

電能分配關系分析可判斷取能互感器的規劃和選擇應滿意以下原則:
1、儲能容量的放電回路功率限值應大于終端負荷的功率峰值;
2、所選擇取電模塊的額定轉換功率應參照裝置方位處的一次電流水平,即取電模塊的額定轉換功率VM應盡或許接近或略大于裝置方位處--次電流水平取能功率極限Po(t)的最大值;
3、儲能容量的充電回路功率限值規劃很重要,規劃值過小,在--次電流較大時不能將充裕能量快速的儲存在儲能容量中,導致可轉換能量的糟蹋;規劃值太大,不僅添加充電回路的設計本錢，且在負載較重時取電模塊容易觸發過載維護動作。建議充電功率限值Vc略低于VM-
P為宜。
