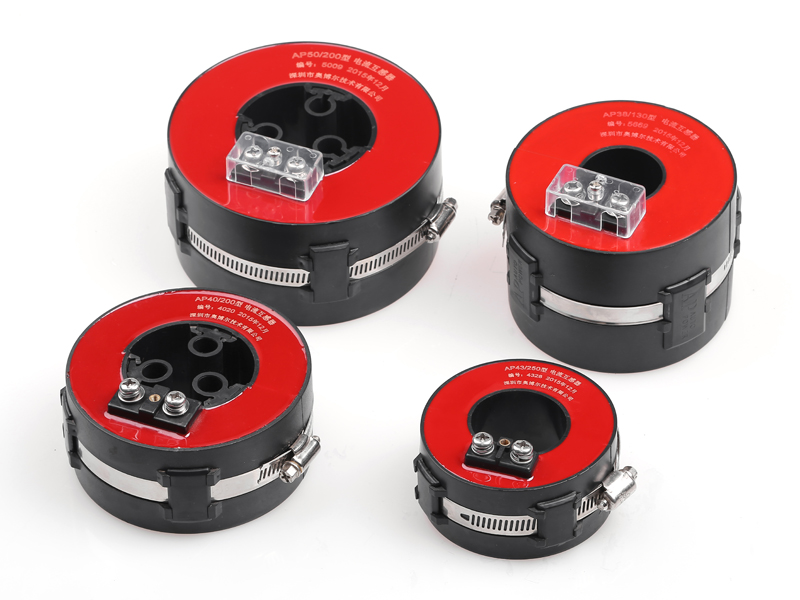

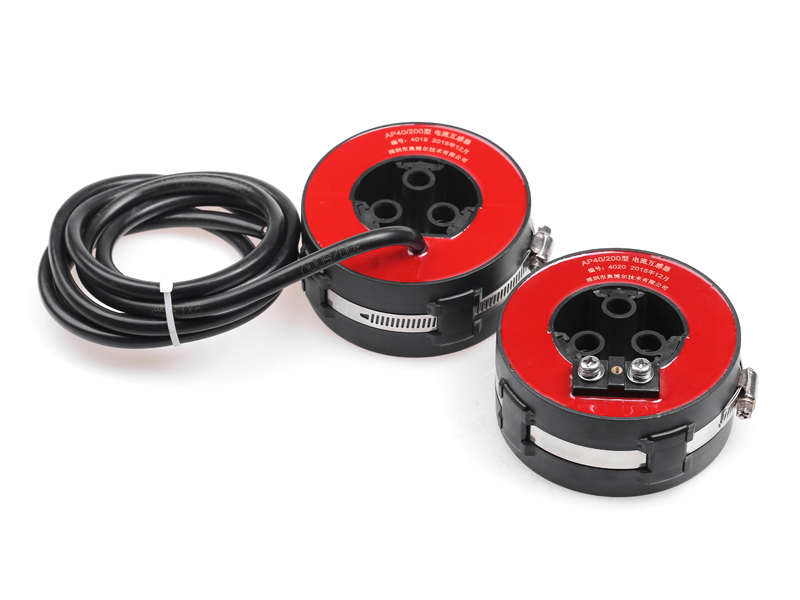

產品名稱：配套架空取電CT內徑45

MP鋰電池系列感應電源模塊是我公司專為中小負載功率應用（平均功率小于5W）而開發的電流感應電源模塊，它體積小，轉換效率高，滿足鋰離子電池的充放電電壓要求，可與鋰離子電池的自帶保護電路板（所選鋰電池必須自帶保護功能）功能相適應，共同實現鋰電池的智能充放電管理，適合于低一次電流啟動、小功率負載應用場景。其的電勢湖控制技術和防失壓技術，能限度的發揮取能互感器的取電潛能；具備大電流保護設計，能抵御短時耐受電流沖擊，確保產品在嚴酷條件下的安全可靠工作；采用自動變頻隔離DC/DC變換，自身損耗低，輸出電壓穩定性好，精度高；具備一次電流不足遠程告警功能，鋰電池的充放電采用無損限流電路，較常規電阻限流充電效率更高、速度更快；產品持續平均負載供電能力為5W，短時（小于2小時）功率限為10W，適用于環網柜、架空線、電纜隧道等多種小功率負載應用場合。

選型說明

性能指標

穩壓精度：1％                   輸出紋波：5‰

能量轉換效率：>90%              輸出短路保護值：10W

工作溫度：-40℃至+70℃          儲存溫度：-40至+85oC

防護等級：IP65                  模塊重量：0.2kg

限流充電電流：0.3A

浮充電壓14.4V

模塊尺寸（W×L×H）：57mm×104mm×32mm

**請配置帶充放電保護電路的鋰電池

技術特點:

1、 科學的系統設計

  基于嚴密理論的取能互感器、電流感應電源系統設計，自主創新多項技術，保證產品在嚴酷環境下的安全可靠性。

2、 低功耗設計

  自動變頻DC/DC轉換和苛求的低功耗設計，電源模塊的自身功耗很低，提升了電源轉換效率和后備能量供應時間。

3、 電勢湖控制技術

     電勢湖控制技術保證在高達MW級電能流里取能時，讓所取電能變得安然溫順，為你所用。

4、 短時大電流沖擊保護

  在大電流來臨的前沿啟動保護機制，有效抗擊短時耐受電流沖擊

5、 防失壓技術

  失壓狀態是電流感應取電的特有現象，表現為同等大小的一次電流在不同工況下不能向負載穩定輸出同等功率電能，MP電流感應電源成功解決了這一難題。

6、 智能儲能充電管理

  MP電流感應電源采用無損式儲能充電，儲能鋰電池在線接入時沖擊小，一次導線電流不足時自動觸發儲能鋰電池對負載的轉供電。

7、 負載優先供電控制

  在導線電流不足取電功率有限的情況下，電源模塊優先滿足負載供電，僅將多余能量泵入儲能鋰電池，有效提高負載設備的累計在線時間。

8、寬充電電流門限

    MP系列電流感應電源模塊具有寬達0.3A的平均充電電流門限，確保在一次導線電流大幅波動時，能將多余的感應能量泵入儲能元件，限度的提升所供電設備的在線率。

8、 智能化狀態監視

  當一次導線電流不足，取電功率小于負載需求時，MP電流感應電源發出告警信號，便于遠程監控系統的接入。

系統原理

應用說明

1、 取能互感器應避免帶電二次開路，否則可能形成高壓，危及設備及人員的安全，在感應電源模塊尚未接入時安裝取能互感器，應先將取能互感器輸出短路；

2、 根據導線電流常規運行值和功率曲線，合理規劃負載的分布；

3、 由于磁路的原因，取能互感器工作時會有輕微的滴答聲，屬于正常現象；

4、 帶電安裝時，由于電磁力的作用，取能互感器兩部分合攏時會有較大的吸合力，請小心安裝；

5、 感應電源模塊和常規電源原理完全不同，切不可將其接入其他電源接口；

6、 取能互感器和感應電源模塊配套使用，不可將普通CT替代AP取能互感器。

7、 鋰電池屬于高能電池，需配置合適電壓規格的鋰電池，否則電池有損害和起火的危險，所配置電池應具備電壓過沖、過放及短路保護功能，不可將外部鋰電池性接反，否則可能損壞電流感應電源模塊以及鋰電池。

8、 請注意輸出電壓和負載間連接的性，反接可能導致電源模塊及負載的損壞。
