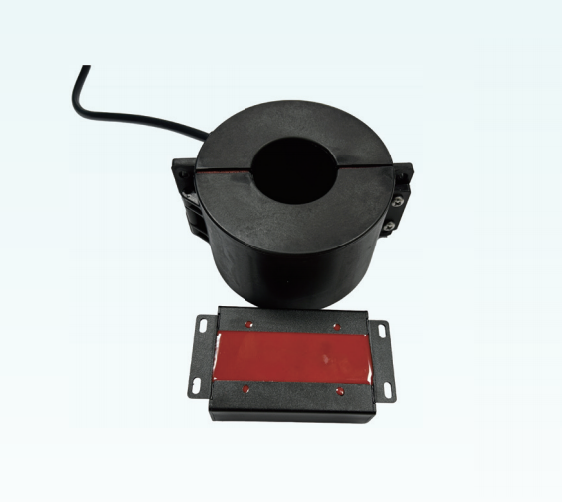

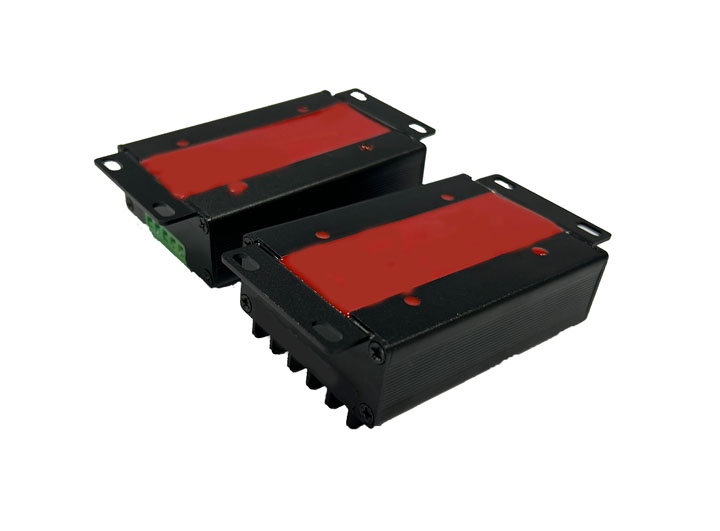

1 產品說明

MP電流感應電源模塊根據高壓架空線安裝環境設計，可同時實現CT電流感應取電和太陽能光伏取電功能，體積小，重量輕，滿足嚴酷高低溫環境運行要求，輸出功率達20W。太陽能PV取電支持5V-30V開路電壓（訂貨時確定）輸入，內置MPPT太陽能取電最大效率控制，與CT取電輸入一樣，PV取電輸入采用了隔離型DCDC變換進行了與負載和儲能電池的隔離，即使遭遇電網浪涌和雷擊光伏板的惡劣工況，也能保障電源模塊、負載電路和儲能電池的安全。產品適應一次輸入電流范圍寬，實現了一次電流波動、電池充放電控制和負荷管理的集成智能設計，能承受一次線路動穩大電流短時（1s-4s)沖擊，更在一次電流偏小時性能良好，提升了小電流時的設備在線時間，儲能電池直接接入電源模塊，模塊自動實現電池的充放電和安全管理，產品既適應高壓大電流輸電線路，也能較好的滿足小電流配網線路。

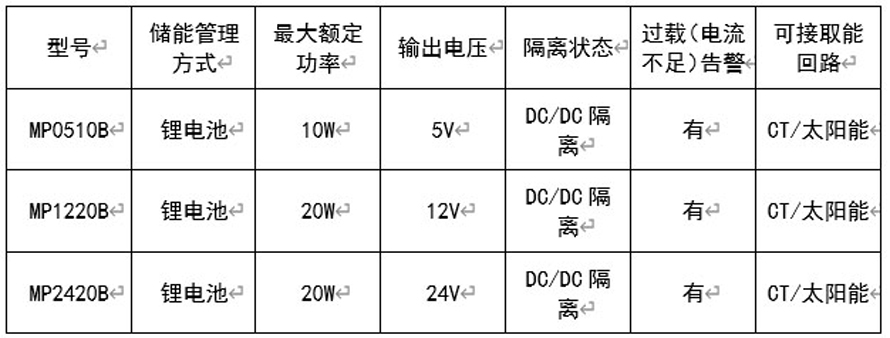

2 性能指標

CT輸入電流范圍：交流0-10A；

CT開路電壓要求：>40VAC；

太陽能PV輸入功率：10W；

太陽能PV開路電壓：5V、12V、18V、24V、30V可選（訂貨時說明）；

輸出總功率：20W；

充電限制功率：10W；

輸出電壓：12V（5V、24V可選），實際電壓根據電池規格設定；

穩壓精度：5％                   輸出紋波：<3％

電池保護電壓：關斷電壓9V、開啟電壓11.2V（據電池規格可設定）

工作溫度：-40℃至+85℃           防護等級：IP67

模塊尺寸（W×L×H）：57mm×103mm×32mm

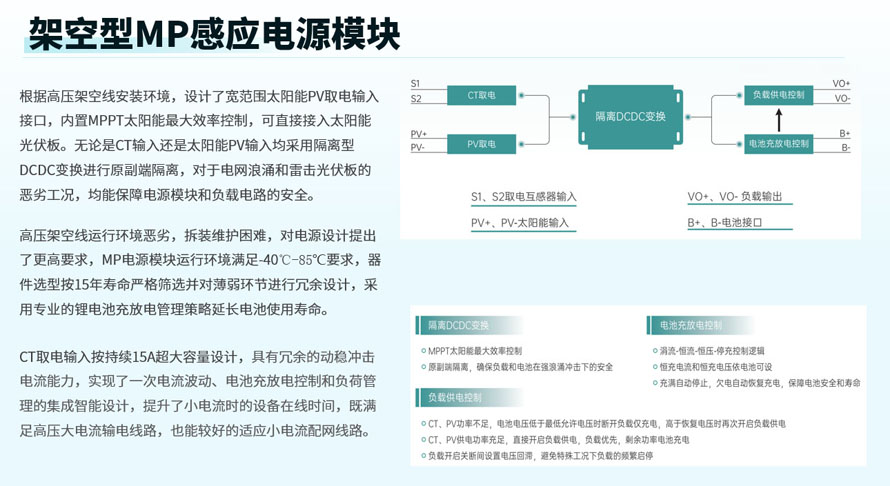

3 原理圖

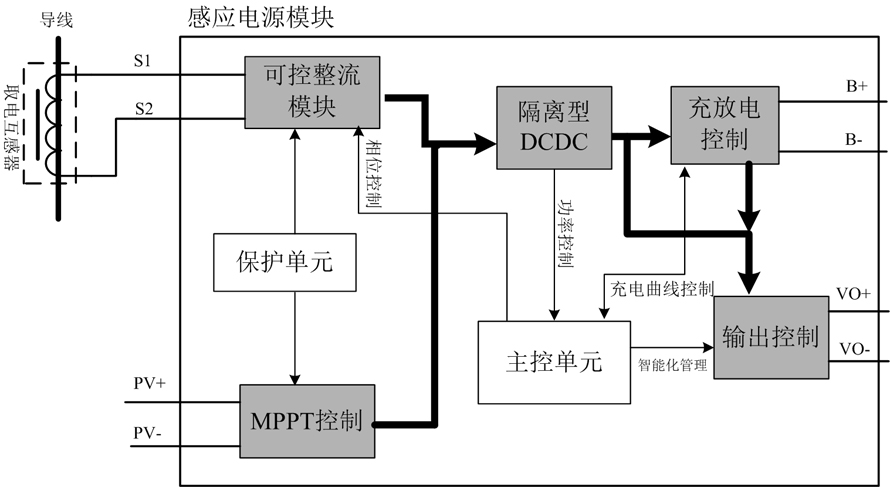

系統原理框圖

輸入端子說明：

S1、S2：取電互感器輸入端，無極性要求，線徑不小于1.5平方毫米；

PV+、PV-/地：光伏板輸入端，注意極性不能反，接入前先核對開路電壓與模塊匹配；

空端子：在外殼未接地的情況下該端子可接安全地，有助于減弱外部干擾。

輸出端子說明：

B+：儲能電池正極接入，接入前注意極性并請核對電池規格；

B-：儲能電池負極接入；

Vo+：負載正極接入，注意極性并小心短路；

Vo-/Gnd：負載負極接入；

空端子：備用不接。

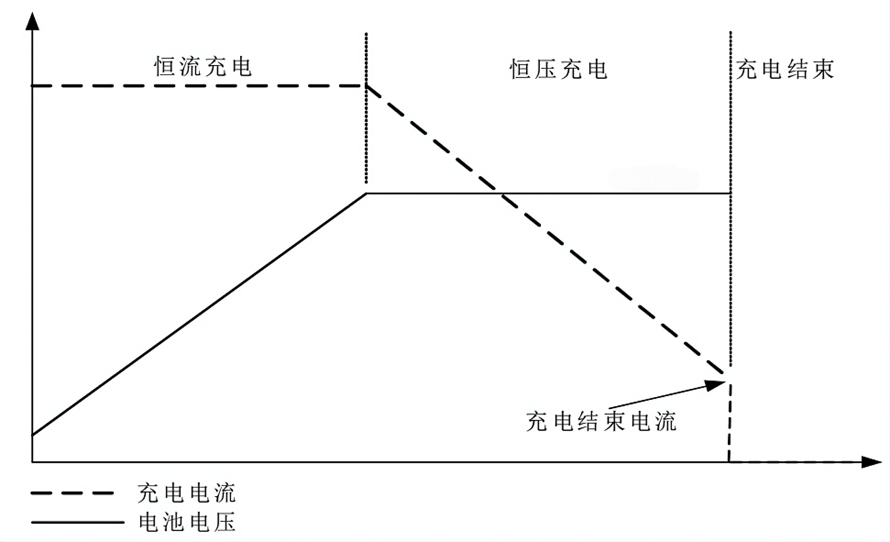

電池充電曲線

MP電源模塊采用專業鋰電池充電管理芯片設計，有利于提高鋰電池的安全性和使用壽命，其充電曲線如圖，恒流充電默認值為1.0A；恒壓充電默認值12.6V。

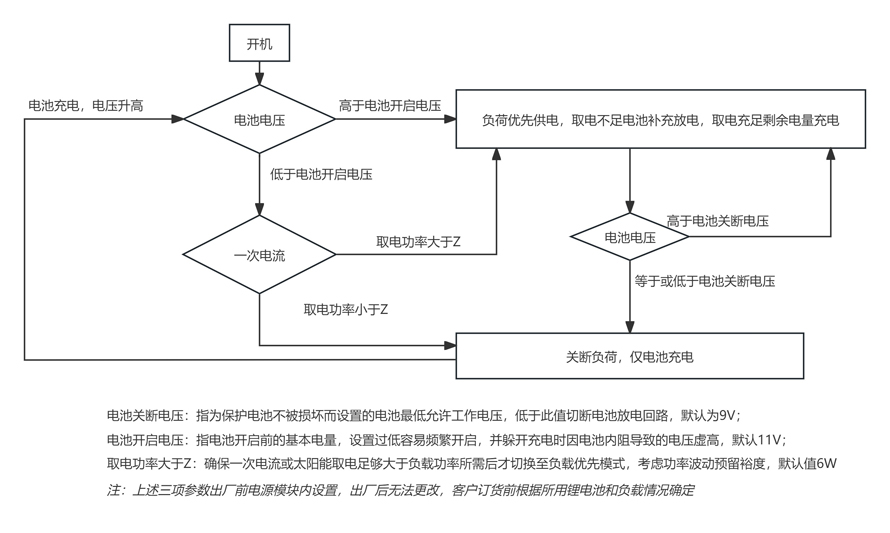

電池儲能與負載供電優先權管理

上述電池儲能和負載供電優先權管理邏輯在以下三方面有顯著作用：

ü 提高電能輸入大幅波動情況下的設備在線率；

ü 減少電能輸入波動情況下負載的頻繁啟停；

ü 對儲能電池提供更好的保護。

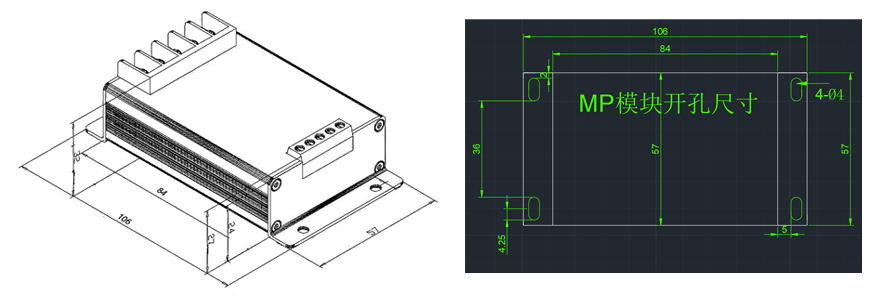

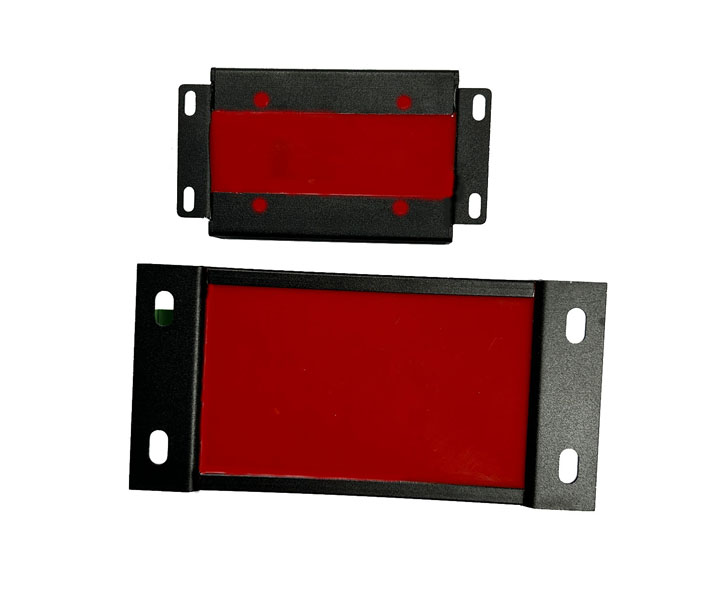

4外形及安裝尺寸
