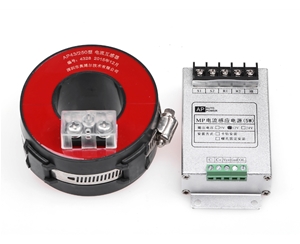

CT取電電源，即利用裝置在電力線路上的CT經過電磁感應原理獲得電源的一種裝置，它由取電CT（取能互感器）和超寬電壓輸入DC-DC電源轉換模塊（將CT取得的電能量轉化為所需要的直流電壓，如PI-05V-B4，PE-12V-B4）兩部分組成。這種CT取電電源具有非常高的可靠性，不管高壓母線電流如何變化，都可輸出安穩的5V直流電壓為后級負載安穩供電,將進一步提高在線監測水平，進一步提高智能電網開展的可靠性。
現在一般由太陽能電池給蓄電池充電提供，所以擔心陰雨天電力缺乏，一起大的太陽能電池板，風大時擺動，抗風能力差。
理想的方法是經過電流互感器感應取電直接給蓄電池充電（為數據采集器等電子裝置提供作業電源，為無線遠傳通訊設備提供通訊電源，為電動組織提供驅動電源，并為可對后備電池和儲能電容充電。因?yàn)轶w積小、裝置方便，電流互感器感應電源已成為毛病指示器系統中主要的取電方法?，F(xiàn)在完成起來有一些困難，因?yàn)殡娏鞯淖儽忍?，電流大時多余能量欠好開釋。
現在一般由太陽能電池給蓄電池充電提供，所以擔心陰雨天電力缺乏，一起大的太陽能電池板，風大時擺動，抗風能力差。
理想的方法是經過電流互感器感應取電直接給蓄電池充電（為數據采集器等電子裝置提供作業電源，為無線遠傳通訊設備提供通訊電源，為電動組織提供驅動電源，并為可對后備電池和儲能電容充電。因?yàn)轶w積小、裝置方便，電流互感器感應電源已成為毛病指示器系統中主要的取電方法?，F(xiàn)在完成起來有一些困難，因?yàn)殡娏鞯淖儽忍?，電流大時多余能量欠好開釋。
CT取電電源電力系統因?yàn)橛苛?、短路毛病等多種原因，可能會在導線上流過數倍于正常作業電流的瞬時大電流沖擊，根據電網耐壓等級不同，要求設備承受幅值到達20kA、31.5kA、40kA、50kA不等，持續時間1s、2s、4s不等的短時大電流沖擊而不損壞，而電流感應電源往往為了追求取電效率，要求設備在數十安培時開端正常作業，因而其承受的電流變動范圍到達數千倍，如不進行專門的規劃，電流感應電源模塊在大電流沖擊下很簡單被損壞，這也是一般CT取電裝置難以大規模推行的主因之一。
