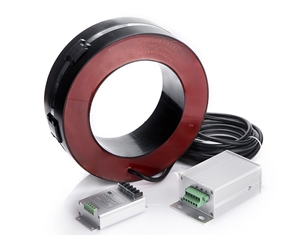

高低壓CT取電互感器的工作原理都是相同的，都是選用的電磁感應原理。老代號稱為CT，新型代號稱為T(mén)A。在規范的電氣圖紙中，CT取電互感器一般用TA表明，電壓互感器一般都選用TV表明。通常情況下所說的CT和PT也是指CT取電互感器和電壓互感器。其實原理是相同的，大電流變成小電流，高壓的常識電壓等級比較高，在絕緣上有很高的要求。低壓的便是一般的絕緣水平。高壓的都有自己的類型，低壓的則沒有確定的類型名稱。
CT取電互感器是由閉合的鐵心和繞阻組成，而電壓互感器是一個帶鐵心的變壓器。CT取電互感器二次能夠短路，但不能開路。電壓互感器二次能夠開路但不能短路。CT取電互感器匝數多、線徑細的繞組接丈量外表，而電壓互感器匝數少、線徑粗的繞組接丈量外表。CT取電互感器是匝數少、線徑粗的繞組是作為一次繞組與被丈量的電路串聯連接，而電壓互感器是匝數多、線徑細的繞組是作為一次繞組與被丈量的電路并聯連接。
CT取電互感器是由閉合的鐵心和繞阻組成，而電壓互感器是一個帶鐵心的變壓器。CT取電互感器二次能夠短路，但不能開路。電壓互感器二次能夠開路但不能短路。CT取電互感器匝數多、線徑細的繞組接丈量外表，而電壓互感器匝數少、線徑粗的繞組接丈量外表。CT取電互感器是匝數少、線徑粗的繞組是作為一次繞組與被丈量的電路串聯連接，而電壓互感器是匝數多、線徑細的繞組是作為一次繞組與被丈量的電路并聯連接。
相對于二次側的負荷來說，電壓互感器的一次內阻抗較小以致能夠忽略，能夠認為電壓互感器是一個電壓源；而CT取電互感器的一次卻內阻很大，以致能夠認為是一個內阻無窮大的電流源。電壓互感器正常工作時的磁通密度接近飽和值，毛病時磁通密度下降，CT取電互感器正常工作時磁通密度很低，而短路時因?yàn)橐淮蝹?cè)短路電流變得很大，使磁通密度大大添加，有時乃至遠遠超過飽和。
